Від 2D-креслень до пов’язаного workflow: куди рухається фасадне проєктування
Зайдіть майже в будь-який офіс фасадного підрядника, і ви помітите дивну суперечність. Архітектурний задум існує в детальній 3D-моделі. А фасадний пакет, який виходить на іншому кінці процесу, — це й досі сотні 2D-креслень, стос Excel-специфікацій і чимало ручних перевірок.
Цей розрив поступово зникає. Фасадне проєктування переходить від окремих креслень до пов’язаних цифрових процесів, і це змінює роботу всіх учасників проєкту: від архітектора до виробника профілів. Розберімося, чому так відбувається і що це означає на практиці.
Чому старий підхід вичерпує себе
Фасади стали складнішими. Більше унікальних панелей. Більше криволінійної та похилої геометрії. Щільніші графіки. А зміни в проєкті не припиняються з початком інженерної стадії.
У процесі, побудованому на кресленнях, кожна зміна означає, що хтось вручну перекреслює, перенумеровує і перевіряє документацію. Між кресленням і специфікацією з’являються розбіжності, і зазвичай їх виявляють уже на будівельному майданчику, де виправлення коштує найдорожче. Додайте до цього дефіцит досвідчених креслярів-фасадників, і стає зрозуміло: ручний підхід просто не масштабується.
Модель стає єдиним джерелом даних

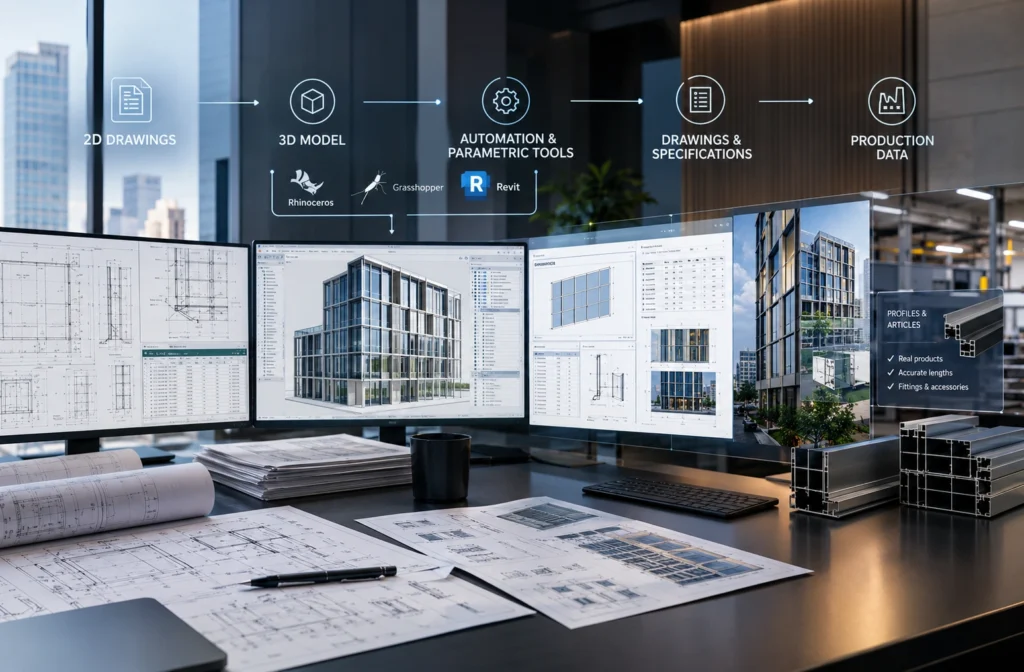

У пов’язаному workflow 3D-модель перестає бути інструментом для презентацій. Вона стає джерелом для всього, що відбувається далі: розкладки панелей, маркування елементів, робочих креслень, специфікацій і даних для виробництва.
Кожен інструмент виконує свою роль:
- Rhino та Grasshopper працюють зі складною геометрією.
- Revit зберігає структуровану інформацію про будівлю.
- Плагін, що пов’язує Rhino і Revit, дає змогу обом середовищам працювати з одними даними без експорту й повторного моделювання.
Принцип простий: змінюєте модель — документація оновлюється слідом.
Де з’являється автоматизація
Стандартне програмне забезпечення дає модель. Але воно не розбиває фасад на панелі, придатні до виготовлення, не надає їм логічних назв і не формує монтажні креслення у форматі, якого очікує виробник. Тому спеціалізовані компанії дедалі частіше створюють власні внутрішні інструменти саме для цього рівня.
Команди на кшталт Aluvision façade engineering розробляють такі інструменти на основі Revit і Grasshopper, щоб розбивка на панелі, креслення та специфікації генерувалися з моделі, а не креслилися вручну.
Робота інженера при цьому не зникає. Вона зміщується від креслення однотипних вузлів до визначення правил, за якими працюють інструменти.
До ланцюжка долучаються виробники
Наступний крок уже помітний. Постачальники фасадних систем, як-от Schüco, публікують цифрові каталоги профілів, тож стійка в моделі може містити реальний артикул. Коли профіль змінюється, разом із ним автоматично оновлюються довжини різання й позиції кріплень.
Що це означає для кожного учасника проєкту
- Підрядники отримують менше ревізій креслень і менше несподіванок під час монтажу.
- Архітектори мають більше свободи в геометрії, бо складність опрацьовують правила, а не додаткові години роботи.
- Виробники отримують дані, які можна використовувати напряму, замість того щоб вручну переносити їх із PDF.
- Девелопери мають фасадний пакет, який витримує зміни проєкту й не руйнує графік.
Які навички стають важливими для фасадних інженерів
Для фахівців цей зсув означає зміну професійного профілю. Уміння акуратно креслити залишається базою, але дедалі більше цінуються:
- впевнена робота в Revit і розуміння BIM-workflow;
- параметричне моделювання в Rhino та Grasshopper;
- базове розуміння автоматизації — як правила й скрипти перетворюють модель на документацію;
- уміння мислити даними: що має «знати» кожен елемент моделі, щоб виробник міг його використати без повторного введення.
Для junior-кандидатів і студентів це добра новина: саме поєднання інженерного мислення з цифровими інструментами відкриває вхід у фасадне проєктування та міжнародні проєкти AEC-індустрії.
Питання, яке варто ставити
Роками головним тестом для фасадного партнера було запитання: «Ви працюєте в BIM?» Сьогодні в BIM працюють майже всі. Корисніше запитати інакше: що відбувається з даними після моделі? Якщо відповідь звучить як «ми все креслимо заново», процес досі застряг у 2D.
